canalのシステム構成

このページでは、canalへ自動テスト導入事例のドキュメントを読むにあたり、canalというシステムがどのような構成となっているのかを簡単に解説します。

canalのシステム全体構成

社内にいるユーザーは、canalで次のような操作、体験を行います。

  • LDAP認証でcanalにサインインします
  • すでに投稿済みの質問や回答を閲覧、または検索します
  • ユーザー本人の困っている課題を、質問として投稿します
  • 質問に対する回答や、コメントを投稿します
  • 質問や回答などのアクションに対する、メール通知を受け取ります

これらを実現する、canalを構成する要素を以下に記載します。

canalは、T.E.O.Sというクラウドサービス上で稼働しています。

ユーザーに対するインターフェースをScoold、データの保存・検索などにはParaというオープンソースのソフトウェアを採用しており、これらがcanalを構成する主要な要素となっています。

canalではこのScooldとParaを、社内の環境やユーザーからの使い勝手を考慮したカスタマイズを行い、導入しています。

canalで採用しているソフトウェア

canalで採用しているソフトウェアを、以下に記載します。

ソフトウェア名 説明・用途
Apache HTTP Server Scooldの前段に配置された、オープンソースのWebサーバ
Scoold Javaで実装されたStack Overflowクローンであり、バックエンドにParaを使用します
Para データの保存や取得、検索を行うREST APIを提供します
Elasticsearch オープンソースの全文検索サーバであり、Paraによる全文検索機能に使用されます
PostgreSQL オープンソースのRDBMSであり、Paraによる主要なデータ保存先として使用されます
Zabbix オープンソースの監視ソフトウェア

LDAP認証およびメール送信については、社内のものを利用します。
※ テストの際、LDAP認証およびメール送信に使うサーバはテスト用に置き換わります。

canalを構成する主要なソフトウェアである、ScooldとParaにはREST APIを介した強い依存があります。データの保存、取得、検索にはParaの機能を利用するため、ほぼすべてのページでScooldからParaへのアクセスを必要とします。Scooldは、データをまったく管理しません。

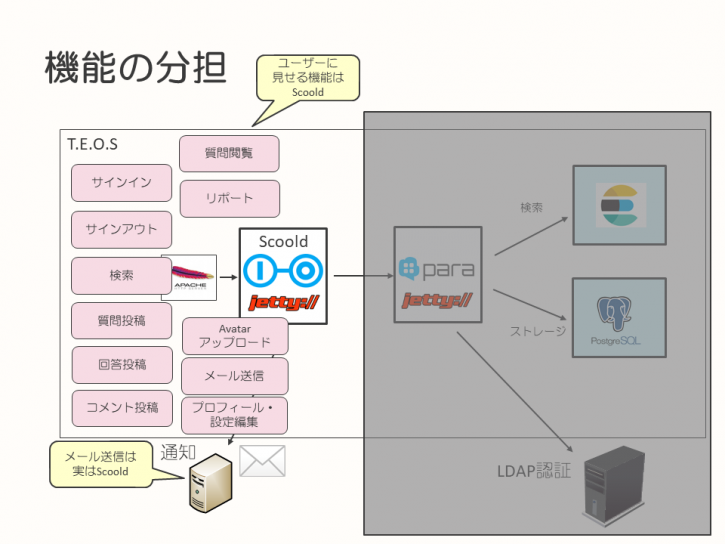

ScooldとParaの役割分担と構成

canalでは、ScooldとParaの役割分担がポイントとなるので、ここで少し掘り下げて解説します。

Scoold

Scooldは、ユーザーに見える機能に特化して実装されています。Viewの提供や、Viewに対する操作（Controller）を提供するのは、Scooldの役割となります。

Scooldを構成する主要なソフトウェアは、次のようになっています。

フレームワークまたはライブラリ名 バージョン 用途
Spring MVC 4.3 Webアプリケーションの基本的なフレームワークとして利用しています
Apache Velocity 1.7 Viewのテンプレートエンジンとして利用しています
Jetty 9.3 アプリケーションに組み込みのアプリケーションサーバとして利用しています
Spring Boot 1.4 Spring Frameworkを使用した開発を行う際の、ライブラリの自動設定の仕組みとして利用しています

Para

Paraは、データの保存、操作、検索の機能に特化して実装されています。

Scooldのバックエンドサーバとして使われますが、Scooldが使用するデータ構造自体を意識した機能は提供していません。Para自体が持つ、汎用的なデータの保存、取得、検索機能が使用されているだけになります。

Para自体には、APIなどを解説したドキュメントが存在しています。

Para Document

Paraを構成する主要なソフトウェアは、次のようになっています。

フレームワークまたはライブラリ名 バージョン 用途
Jersey 2.2 REST APIを実装するフレームワークとして利用しています。また、ParaへアクセスするためのクライアントAPIにも使用しています
Google Guice 3.0 DIコンテナとして利用しています
Jetty 9.4 アプリケーションに組み込みのアプリケーションサーバとして利用しています
Spring Boot 2.0 Jettyを簡易的に使用するために使っています。主要なコンテナはSpringではなく、Google Guiceです

Paraにはプラグインの仕組みがあり、データストアや検索エンジンをプラグインとして設定することによって選択することができます。canalでは、データストアにPostgreSQL、検索エンジンにElasticsearchを採用しています。
